Sistema de control de acceso de entrada ESD para fábrica electrónica
Datos del producto:
| Lugar de origen: | Shanghai, China |
| Nombre de la marca: | herzesd |
Pago y Envío Términos:
| Cantidad de orden mínima: | 10 |
|---|---|
| Precio: | CN¥20,993.70 |
| Condiciones de pago: | LC, T/T |
|
Información detallada |
|||
| Horas de trabajo: | ilimitado | Comunicación: | TCP/IP |
|---|---|---|---|
| Rango de correa de muñeca: | 100K ~100MΩ | Gama de calzado: | 100K~1GΩ |
| Adaptador externo: | Adaptador de energía AC/DC | Voltaje de funcionamiento: | CC 12 V ± 10 %, ≥ 3,3 A. |
| Longitud del cable: | 1,5 m | Temperatura de funcionamiento: | 21 ℃ ~ 30 ℃ para prueba de 1 Gigohm/5 ℃ ~ 30 ℃ para todos los demás límites de prueba |
| Dimensión: | 88*135*42 mm (largo x ancho x alto) | Peso: | 1.1 kg |
| pantalla táctil: | Color de 7 pulgadas | UPC: | 32 bits de 4 núcleos |
| Velocidad del procesador: | 4X1GHz | Memoria: | DDR3 2G |
| Almacenamiento: | EMMC FLASH 8G | ||
Descripción de producto
Descripción del producto

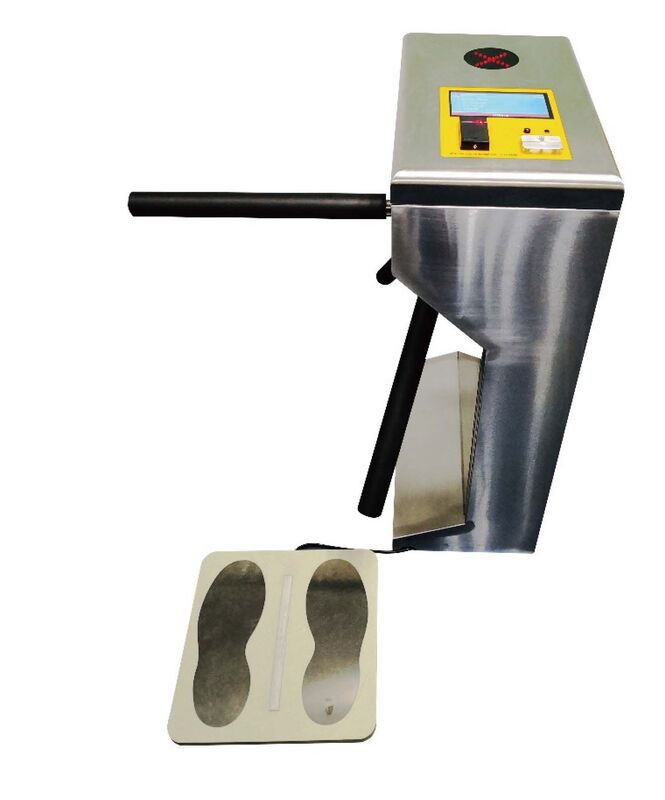

El sistema de control de acceso ESD HZ-6809 está diseñado para pruebas rápidas, frecuentes y precisas de los elementos de conexión a tierra del personal ESD. Su diseño único incorpora un comprobador ESD, un reloj de ordenador, una pantalla táctil, un lector de tarjetas IC / ID o un escáner de código de barras, un módulo Ethernet, etc. en una carcasa compacta de acero inoxidable. Este sistema puede funcionar con torniquetes de trípode, puertas batientes, puertas abatibles, cerraduras electrónicas y salas de ducha de aire. Además, podría proporcionar una gestión básica de pruebas ESD, impidiendo que los operadores entren en la EPA sin pruebas ESD. Además, los resultados de las pruebas se almacenan electrónicamente en el sistema y se descargan fácilmente como gestión de asistencia, que tiene la función de distinguir y configurar diferentes declaraciones de asistencia. Almacenará automáticamente 500.000 resultados de pruebas mientras el software está cerrado y el PC está desconectado. Cumple con los requisitos de las normas ANSI/ESD S20.20 e IEC 61340 en EE.UU. y Europa.
Características principales
1. Comunicación: TCP/IP 2. Construido con un botón de prueba de estado sólido, para mejorar una vida útil más larga del botón de prueba 3. Pantalla táctil de 7” muestra: Hora, Fecha, Posición, Departamento, ID del empleado, Nombre, Grupo, Elemento probado y resistencia detallada de la correa de muñeca, calzado, prenda ESD 4. Configuración de permisos básicos:
|
Número de rol
|
Nombre del rol
|
VIP
|
Calzado
|
Cable único WS
|
Cable doble WS
|
Prenda ESD
|
|
01
|
Cable único WS
|
1
|
1
|
0
|
1
|
1
|
|
02
|
Cable doble WS
|
1
|
1
|
1
|
0
|
1
|
|
03
|
WS único + Calzado
|
1
|
0
|
0
|
1
|
1
|
|
04
|
WS doble + Calzado
|
1
|
0
|
1
|
0
|
1
|
|
05
|
Calzado ESD
|
1
|
0
|
1
|
1
|
1
|
|
06
|
Prenda ESD
|
1
|
1
|
0
|
1
|
0
|
|
07
|
Prenda ESD + Calzado
|
1
|
0
|
1
|
1
|
0
|
|
08
|
VIP
|
0
|
1
|
1
|
1
|
1
|

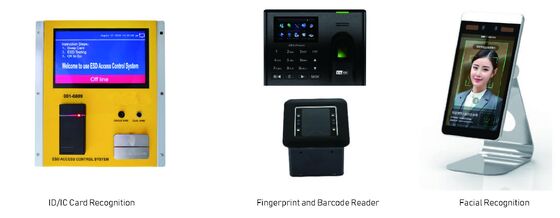

5. Después de deslizar la tarjeta (o el código de barras), el sistema se restablecerá automáticamente si no se pasa en el tiempo de paso limitado. 6. Pasos de prueba ESD 1.) Deslice la tarjeta para asegurar el permiso legal de la tarjeta o el código de barras. (La huella dactilar / la huella de la palma / el reconocimiento facial también pueden ser una de las formas de dar el permiso legal) 2.) Para comenzar la prueba, use su dedo para conectar los contactos metálicos superior e inferior del interruptor de prueba. Mantenga el dedo presionado hasta que los resultados de la prueba se muestren en la pantalla táctil 3.) NO toque ningún otro metal mientras realiza la prueba, ya que esto afectará a sus resultados. 4.) Resultado de la prueba ESD: La flecha verde con anuncio de voz significa Prueba aprobada, la flecha roja con instrucción de voz y luz significa Prueba fallida. Notas: Al realizar una prueba de calzado, asegúrese de colocar ambos pies en la placa de doble pie (un pie por placa). Mantenga la placa del pie limpia con alcohol isopropílico al 99% cuando utilice el límite de prueba alto de 1 Gigohm. Una placa de pie sucia podría dar un falso aprobado. Al realizar una prueba de correa de muñeca, asegúrese de enchufar completamente el cable de la muñeca en el conector del comprobador.
Características del hardware
*Pantalla táctil a color de 7 pulgadas *Prueba de correa de muñeca de un solo cable y de doble cable Prueba de correa de talón y zapatos ESD *Lector de tarjetas IC (ID) (o escáner de código de barras integrado) *Módulo Ethernet para comunicación de red *Placa de doble pie para calzado independiente *Prueba de 27VDC
La CPU del dispositivo es un procesador de 4 núcleos de 32 bits con las frecuencias principales de 4X1GHZ y DDR3 2G EMMC FLASH 8G, que admite una variedad de equipos de acceso de interfaz de pantalla, con el fin de satisfacer las necesidades del desarrollo de alta velocidad de las empresas, la parte de control tiene una serie de interfaces de desarrollo, interfaz USB de cuatro bits 2 RS485, 2 232, y una interfaz de alta definición HIDM. Se pueden almacenar 300.000 permisos de tarjetas ID / IC, mientras tanto, el comprobador también puede almacenar 500.000 registros de pruebas cuando está desconectado.
|
elemento
|
valor
|
|
Lugar de origen
|
Shanghái, China
|
|
Nombre de la marca
|
Herzesd
|
|
Horas de trabajo
|
Ilimitado
|
|
Comunicación
|
TCP/IP
|
|
Rango de prueba para correa de muñeca
|
100K ~100MΩ
|
|
Rango de prueba para calzado
|
100K~1GΩ
|
|
Adaptador externo
|
Adaptador de corriente AC/DC
|
|
Tensión de funcionamiento
|
DC 12V±10%,≥3.3A
|
|
Longitud del cable
|
1,5 m
|
|
Temperatura de funcionamiento
|
21℃~30℃ para prueba de 1 Gigohm / 5℃~30℃ para todos los demás límites de prueba
|
|
Dimensión
|
88*135*42mm(L*A*A)
|
|
Peso
|
1,1 kg
|
1, ¿Por qué necesita protección ESD para su línea de producción?ESD (Descarga electrostática) es un efecto que todos podemos experimentar simplemente al quitarnos una prenda de vestir, pero una acumulación estática y la descarga al trabajar con componentes electrónicos pueden causar daños potenciales a los componentes y fallas latentes de la placa de circuito impreso. Antes de comprar o implementar productos seguros contra ESD, es necesario implementar un procedimiento seguro contra ESD de acuerdo con las normas ESD IEC 61340 o ANSI S2020, que es la base del trabajo de protección preventiva contra ESD y una mayor garantía de garantía de calidad. 2, ¿Qué estamos ofreciendo?
Paquete ESD: Bolsa de blindaje, espuma EVA, espuma de PU, espuma IXPE, caja corrugada PP, cintas, blíster, paletas, caja de contenedores, esteras ESD: Esteras de mesa, esteras de suelo, esteras antifatiga, baldosas de PVC. Circulación ESD SMT: Estante para revistas, estante de circulación de PCB, estante para carretes, carro, estante de alambre de almacenamiento, carro de estante de alambre. Puesta a tierra: Correas de muñeca ESD, conectores de tierra, enchufes Ropa ESD: Bata, chaqueta, zapatos, botas, gorras, guantes Herramientas ESD: Cepillos, pinzas, suministros de oficina, equipos de prueba ESD, etc...
3, ¿Por qué elegir HerzESD? HerzESD se esfuerza por servir mejor a nuestros clientes ofreciendo respuestas explicativas correctas y claras. Intentamos hacerlo, incluso cuando informar mejor a nuestros clientes significa contradecir opiniones más establecidas pero a veces defectuosas en el mercado. En HerzESD nos enorgullecemos de garantizar la única solución ESD correcta. Para continuar con esta visión, necesitamos fabricantes y proveedores de ESD fiables con los que siempre podamos contar. HerzESD es un socio sólido y, junto con nuestros socios internacionales, nos mantenemos fuertes y vigilantes con respecto a las posibles mejoras o nuevas soluciones para abordar y controlar la electricidad estática.
